长鑫前脚官宣4F²架构即将产品化，美光很快就给出了截然相反的答案，这场全球DRAM技术路线大战，直接摆上了台面。
10月21日，美光总裁兼CTO斯科特・德博尔在《日经亚洲》采访中放出一记重磅：4F²，不在路线图上。即便持续评估、研究了这项技术长达20余年，美光依然选择守住6F²，跳过4F²这一环，直接攻坚3D DRAM。
说句不客气的话，这个时间点选得实在太微妙了——早不说、晚不说，偏偏在长鑫官宣落地、全球媒体集体炸锅之后，出来划清界限。是真有底气，还是被逼急了表态？大家心里都有自己的答案。
对比之下，另外三家存储玩家的方向，高度统一。

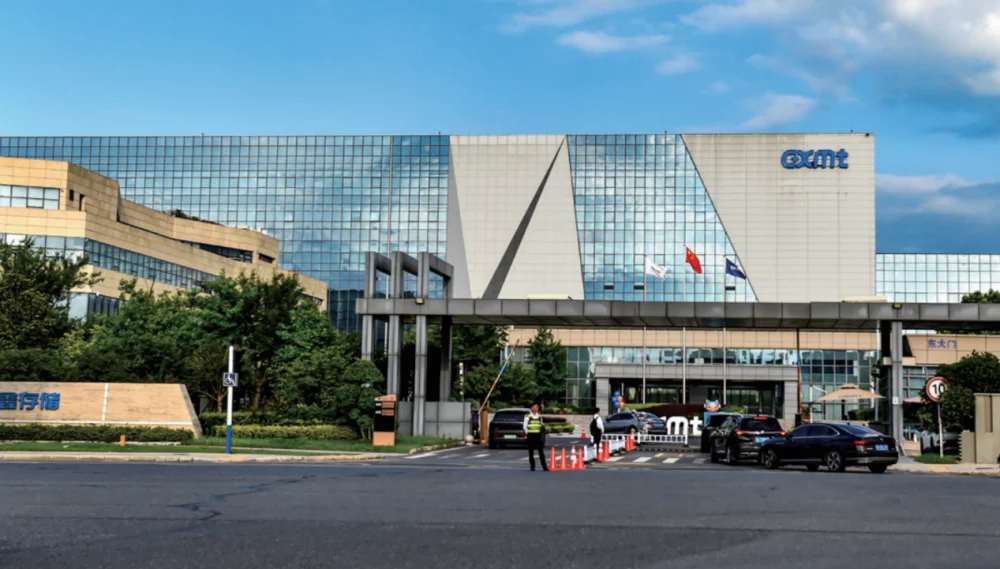

10月9日，上海，长鑫率先打响第一枪。曹堪宇公布自研4F²架构+VSG垂直环绕栅晶体管，目标年底落地服务器端DDR5 RDIMM。这也是全球范围内，率先把4F²推向商用产品的玩家。消息一出，海外财经和产业媒体集体震动。彭博的标题毫不遮掩——《中国长鑫宣称的内存技术，领先三星、海力士》；南华早报把这轮进展定调为“关键技术进展”；晨星分析师更直白：4F²若更早落地，将大幅改善长鑫的竞争地位；Counterpoint则称之为“重要里程碑”。一家中国公司，把巨头研究多年的技术率先商用，这样的戏码在存储圈并不常见。
三天后的首尔，SEDEX 2026半导体展。三星电子DS部门CTO宋在爀被记者追问4F²，回答只有两个字：“是的。”再问进展，“正在努力推进。”SK海力士节奏更早，去年就由CTO亲自发布4F²垂直栅平台路线图，据高盛援引当地媒体报道，今年7月已经通过测试阵列验证了读写功能。
三家都在做，还都在加速。这时候媒体找到美光，就有了开头那句“不在路线图上”。
先给技术补个课，别被各种术语绕晕。
DRAM存储单元面积，业界用F（特征尺寸）的倍数标定。目前主流是6F²，而4F²就是把单元从矩形改成2F×2F的正方形，理论面积直接砍掉三分之一。在按面积算成本的存储行业，这就是能改写成本结构的数字。三星在ISSCC 2026论文里报告过实测：相同设计规则下，每片晶圆裸片产出提升20%以上。
更要命的是方向问题。行业共识路线是6F²→4F²→3D DRAM，因为6F²难以直接堆叠，必须先变成4F²，才能垂直堆起来做成3D DRAM。三星的规划很明确：4F²连用三代，再转3D。也就是说，在主流玩家眼里，4F²是通往3D DRAM绕不开的前置台阶。
美光不认同这套递进逻辑，直接宣布跳关。
当然，半导体从来不存在唯一正确的路。早年NAND从平面转向3D，各家节奏差异巨大，跳路线本身不算离谱。但大家存疑的点在于：深耕20年不做，不是证明这条路走不通，只是美光主动选择不押注。研究20年的东西说放弃，和它没价值，完全是两回事。真要觉得没价值，何必研究20年？
更值得玩味的是发言时机。
美光刚交出一份堪称炸裂的财报：最新财季营收542.3亿美元，毛利率约87%，基本面拉满。但股价从6月1213.56美元的高点一路回落，10月16日收于878.84美元，回撤接近三成。基本面这么好，股价却跌，多家机构给出的核心解释：市场开始定价长鑫服务器DRAM突破带来的竞争冲击，4F²就是最大变量。时间点，恰恰在长鑫官宣之后。资本市场的态度，比任何采访发言都诚实。
老玩家都记得EUV往事。当年韩厂导入EUV光刻时，美光公开表态：不需要，现有多重曝光足够用、成本更优。结果呢？转头就悄悄上修资本支出至95亿美元，其中一部分正是向ASML订购EUV的预付款。2024年广岛工厂试产，2025年量产——三大原厂里最晚，但终究还是用上了。嘴上说不要，预付款付得比谁都快。
历史会不会复刻？没人能打包票。
美光可以坚持自己的技术判断，直接奔赴3D DRAM；三星、海力士、长鑫则押注4F²阶梯升级。两边都有逻辑，也都承担着各自的赌注。但所有技术路线的辩论，在量产面前都是虚的。真正的胜负，看良率、看成本、看稳定量产。答案不在采访稿里，而在晶圆厂的产线良率报表上。
这场4F²大战，远没有结束。谁能笑到最后，产线说了算。
